Виды амортизационных вилок, их настройки и установка

Для каждого велосипедиста всегда открытым остается вопрос, какую вилку выбрать, как правильно настроить и использовать. Для начала рассмотрим основные типы вилок и в каких дисциплинах они используются.


Виды амортизационных велосипедных вилок

велосипедная вилка

В простых эластомерных вилках, которые устанавливаются на бюджетные велосипеды, используются две пружины, которые отскакивают в момент наезда на препятствие или яму. Эластомер - это резинка, похожая на школьную. Она противодействует обратному отскоку пружины, смягчая его. Такая вилка слабо чувствительна к мелким преградам и плохо гасит вибрации. Годна пружинно-эластомерная вилка для катания в прогулочном режиме по паркам, легкому бездорожью. Настройке тут поддается только жесткость пружин, которая регулируется крутилками, расположенными на короне вилки. Оптимальная под вес ездока 65-90 кг. Если вес велосипедиста небольшой, можно поискать более мягкие пружины. На велосипедном рынке эти вилки представлены брендами RST, Suntour, ноунейм.

На велосипедах среднего ценового сегмента устанавливаются пружинно-масляные вилки. Такие вилки не считаются бюджетными. Качество таких вилок на порядок выше от пружинно-эластомерных. В одной ноге пружинно-масляной вилки находится пружина, в другой – масляный картридж и камера. За сжатие отвечает пружина (стальная или титановая), за скорость отскока - отдельный масляный картридж, который представляет собой набор шайб с отверстиями разного сечения. Вращая рычаг настройки отскока площадь сечения этих отверстий снижается или увеличивается, замедляя или ускоряя отскок. По сути отскок зависит от скорости прохода масла через отверстия картриджа. Это полезно при езде по разному типу неровностей. Если у вас впереди неровная дорога с множеством мелких препятствий – смело крутите отскок в быстрое положение и вилка будет отрабатывать всю мелочь. При езде по глубоким неровностям, таким как ямы на дорогах, проселочных дорогах, важна работа вилки с медленным отскоком, чтобы велосипедист не потерял управление, а вилка обеспечила плавную езду.

вилка-пружинно масляная амортизационные вилки

Картридж может также иметь функцию локаута (блокировать вилку при необходимости). При блокировке вилки системой локаут, масло перестает перетекать из камеры в камеру и вилка фактически превращается в жесткую. Это полезно при долгой езде по шоссе и для экономии сил в подъеме. Особенно удобно пользоваться выносным локаутом, переключатель которого расположен на руле.

локаут вилки выносной локаут вилки

Вилки с системой амортизации пружина-масло производят такие известные бренды как Rock Shox, Suntour и др. На велосипедах среднего и топового сегмента устанавливаются вилки с системой амортизации воздух-масло (часто их называют просто воздушные вилки). В качестве пружины тут воздух, а демпфер - масло. Вместо стальной пружины - поршень, закрепленный в штанах, и герметичная воздушная камера в ноге вилки. В камеру высокого давления через ниппель для подкачки нагнетается воздух специальным насосом высокого давления (в инструкции указано необходимое давление в зависимости от веса велосипедиста) и когда поршень начинает двигаться в камере - сжимается накачанный в ней воздух. Давление воздуха внутри камеры и определяет мягкость вилки. За отскок, как и в пружинно-масляной вилке, отвечает картридж с маслом. Это качественные вилки, которые относятся к полупрофессиональному/профессиональному уровню, где используются сложные технологии. Они дороже от вышеперечисленных типов вилок и изготовляются из качественного материала. Предназначены для серъезного технического катания по бездорожью. Воздушные вилки обеспечивают максимально точную настройку под конкретного велосипедиста и особенности его езды, а также самую лучшую амортизацию по сравнению с остальными типами вилок - поглощают микровибрации, проглатывают мелкие неровности, не выстреливают, колесо едет не отрываясь от земли. Такие вилки будут хорошо работать как с маленьким весом ездока (до 50 кг), так и большим (более 100 кг).

Важно помнить, что настраивается любая вилка под конкретного велосипедиста, его вес и особенности езды! Для более точной настройки обязательно необходимо пройти тест-драйв, так как понять какой именно работы от вилки вы хотите можно только при ее работе на неровностях.

В каких дисциплинах используются амортизационные вилки

Амортизационные вилки для дисциплины кросс-кантри используются с ходом 80-100 мм, дисковыми тормозами и максимально облегченной конструкцией: карбоновые штоки и штаны, крепления исключительно под дисковый тормоз, амортизация осуществляется за счет накачки воздуха в камеры высокого давления. Для компенсации в другой ноге вилки используется масло разной вязкости, в зависимости от сезона. Такие вилки используются уже не только профессионалами мирового уровня на соревнованиях, но и продвинутыми любителями. Более простые вилки для таких велосипедов имеют алюминиевые или стальные составляющие, роль амортизатора выполняет пружина и масло. В крайне редких и бюджетных моделях велосипедов используются пивоты для крепления ободных тормозов (v-brake). В дисциплинах эндуро (enduro), all-mountain и даунхилл (downhill) используются амортизационные вилки с такой же системой амортизации, как и в кросс-кантри, разным будет только ход самой вилки: от 120-140 мм до 200 мм. Чем выше нагрузка на вилку и больше препятствий, тем, соответственно, больше ход. Вилки для даунхилла имеют двойную корону для повышенной прочности и увеличенный диаметр ног, который позволяет увеличить торсионную жесткость вилки.

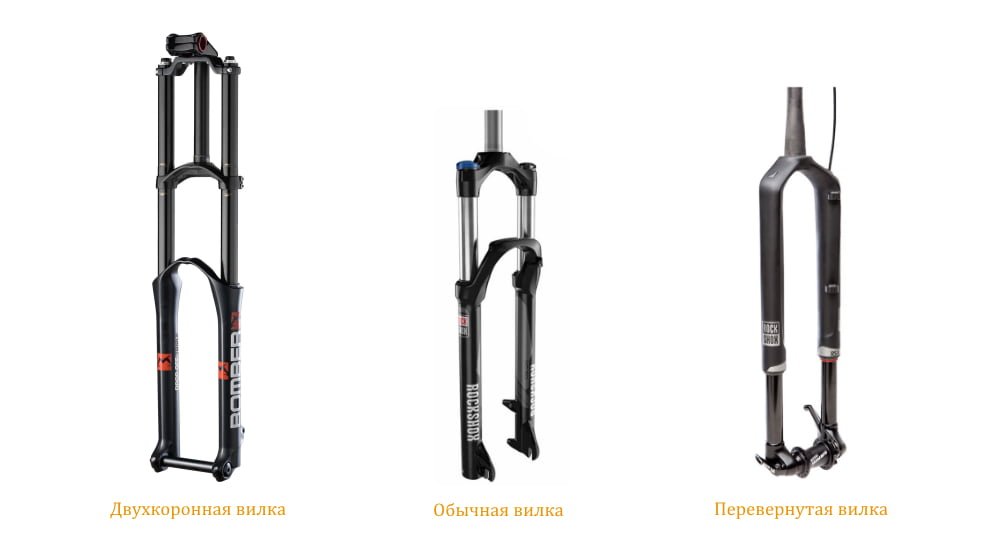

виды велосипедных вилок

Отдельно стоит выделить велосипедные вилки фирмы Cannondale, под названием Lefty. В ранних моделях для амортизации использовались пружины, в современных – система воздух-масло.В конструкции вилок «лефти» используются игольчатые подшипники, что позволяет работать вилке даже при сильной боковой нагрузке, которая происходит во время поворотов. Сама вилка интересна еще тем, что отсутствует одна нога, крепление колеса осуществляется только с одной стороны, поэтому необходима специальная втулка. Также вилка является перевертышем, то есть нога вилки расположены снизу, что позволяет снизить подрессоренную массу. Плюсом данной вилки является сниженный вес и лучшая торсионная жесткость общей конструкции.

вилка Lefty

В туристических, городских и некоторых грэйвел-эндуро велосипедах используются короткоходные амортизационные вилки с ходом 30-70мм. Там встречаются как простые эластомерные, так и более продвинутые воздушные вилки. Короткий ход таких вилок обеспечивает достаточную амортизацию на мелких неровностях и не влияет на геометрию велосипеда.

передняя вилка велосипеда

Если вы определились с типом вилки, которая установлена на вашем велосипеде, или которую собираетесь приобрести, перейдем непосредственно к настройке вилки или её установке.

Настройки велосипедной вилки

Lockout (блокировка вилки). Полезно при езде по шоссе или вгору. Амортизация вилки не работает (не пружинит), вас не раскачивает, тем самым экономятся силы. блокировка хода вилки велосипеда

В некоторых дорогих моделях кнопка Lockout вынесена на руль и переключаться можно без остановки, на ходу!

Preload (преднагрузка) – настройка жесткости пружины. Эта настройка позволяет отрегулировать показатель SAG - величину в %, показывающую на сколько просядет вилка, если вы её нагрузите. Для МТБ - 15-20 %, для экстремального спорта - 25–30 % . настройка вилки на велосипеде

Если вилка сильно просядет, то для преодоления препятствий вам может не хватить хода вилки или она будет сильно раскачиваться во время разгона или подъема в гору. А если недостаточно проседает - будет сильно бить по рукам при наезде на препятствие, не достаточно амортизируя. На воздушных вилках этот показатель регулируется количеством воздуха, накаченного в вилку согласно веса.

Rebound (скорость отскока вилки) - скорость, с которой пружина возвращается в исходное положение после сжатия. Этот показатель отвечает за мягкость и скорость, с которой вилка будет готова снова сработать. регулировка скорости отскока вилки

Как писалось выше - за эту настройка отвечает за размер отверстий в масляном картридже, уменьшая или увеличивая его, вы замедляете или ускоряете отскок. По сути отскок зависит от скорости прохода масла через отверстия картриджа. Чем шире отверстие - тем выше скорость отскока. Это полезно при езде по разному типу неровностей. Если у вас впереди дорога с множеством мелких препятствий – смело крутите отскок в быстрое положение и вилка будет отрабатывать всю мелочь. При езде по глубоким неровностям, таким как ямы на дорогах, проселочных дорогах, важна работа вилки с медленным отскоком, чтобы велосипедист не потерял управление, а вилка обеспечила плавную езду.

Сompression (скорость сжатия пружины). Регулировка, отвечающая за скорость сжатия вилки под воздействием ударов от поверхности. Различают высокоскоростное и низкоскоростное сжатие. скорость сжатия вилки

Низкоскоростное сжатие (low-speed compression) позволяет точно настраивать чувствительность вилки при обработке мелких неровностей, минимизировать раскачку при педалировании, клевки при торможении, перераспределении веса в поворотах и т.п. Ход пружины будет более плавным и мягким. Подходит при езде по прямой. Высокоскоростное сжатие (High-speed compression) отвечает за работу вилки на спусках, больших неровностях, камнях, ямах, при приземлении с трамплинов и т.д. Тут пружина будет более жесткой и моментально будет срабатывать. Для более агрессивного катания. На дорогих моделях велосипедов крутилка Сompression есть на руле, которая позволяет регулировать скорость хода вилки на ходу.

Установка вилки на велосипед

В зависимости от материала вилки есть металлические и карбоновые штоки. Все новые вилки идут с необрезанным штоком и при установке на велосипед его необходимо укоротить. Укорачивать стоит аккуратно, специальным инструментом, с учетом запаса длины на вынос, чашек рулевой колонки и проставочных колец.

Для металлических штоков используют труборез либо ножовку по металлу:

труборез для установки вилки на велосипед ножевка для установки вилки на велосипед

Для карбоновых штоков используют только ножовку по металлу. А чтобы разрез был ровным на металлическом или карбоновом штоке, желательно использовать направляющую для резки труб.

направляющая для резки труб для установки вилки на велосипед

После разреза, края обрабатываются напильником. Если шток вилки металлический, то вбивается якорь или в народе «ромашка», с помощью инструмента для забивания ромашки (или инструмента для установки якоря в шток для вилок), внутрь которой вкручивается болт, стягивающий рулевую. Если шток вилки карбоновый, то устанавливается специальный якорь для карбоновых штоков.

якорь для металического и карбонового штока вилки

Если вилка имеет крепления под ободные тормоза, перед установкой тормозов, посадочные места необходимо смазать консистентной смазкой для плавности хода самих тормозов. Крепления под дисковый тормоз на новых вилках нередко требуют торцевания – удаления лишней краски на контактной поверхности для плотного и ровного прилегания калипера (тормозной машинки или суппорта). Для торцевания креплений под дисковые тормоза, как правило, используют специальный инструмент, при его отсутвии можно возпользоваться напильником.

Совет: Воздушные вилки требуют подкачки под вес велосипедиста, масло по заводу заливается универсальной вязкости. И если вы будете использовать велосипед зимой, необходимо сменить масло на менее вязкое для лучшей работы вилки. При отрицательных температурах простые эластомерные вилки практически перестают работать, т.к. в них используется консистентная (густая) смазка, так что обратите на это внимание!

После установки вилки на велосипед, необходимо отрегулировать передний тормоз, настроить положение колеса относительно рамы и убрать люфт рулевой колонки.

Не забывайте пользоваться советами производителя самой вилки при эксплуатации и обслуживании. Это значительно увеличит срок использования и позволит получить максимальное удовольствие от езды.

Катайтесь и не ломайтесь!
Искренне ваши, Veliki.com.ua
